QRM-3DSR 3D空间分辨率模体，QRM-3DSR空间分辨率模体详细介绍：
QRM-3DSR 3D空间分辨率模体，QRM-3DSR空间分辨率模体，3D 空间分辨率、切片灵敏度和线 MTF模体用于所有类型临床 X 射线应用中的准直、间距值和图像重建优化

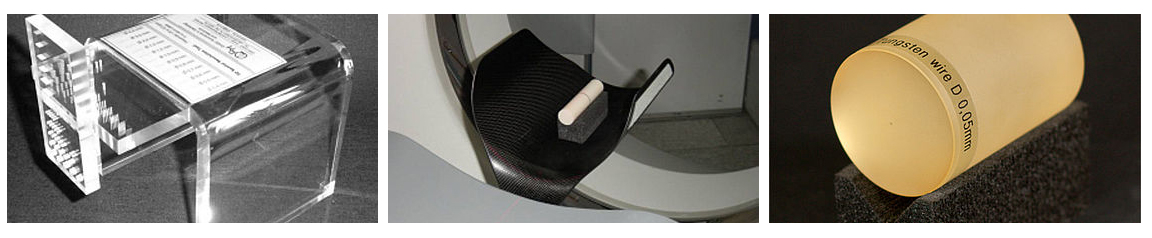

3D空间分辨率模型
提供D100 兼容版本
评估平面内和轴向空间分辨率
在两个平面上提供多个孔图案
高对比度空间分辨率模型 (3D SR) 可视化准直、切片宽度、间距和图像重建算法的影响。测试图案由一系列具有不同间距的钻孔组成，提供了一个数量级的空间频率。使用螺旋/螺旋 CT 可以评估轴向图像和冠状重建。此外，可以通过单次扫描测试空间 3D 分辨率。
切片灵敏度模型
测量和评估螺旋 CT 体积扫描中的切片灵敏度
容纳 1 毫米直径和 25 微米薄的中心放置金板
Slice Sensitivity Phantom 旨在检查 CT 扫描仪在螺旋/螺旋扫描模式下的切片灵敏度。它包含一个 25 µm 厚的圆形区域金属箔，嵌入在一个均匀的组织等效塑料圆柱体中。使用重金属插件，可以评估 0.5 到 10 mm 之间的所有准直，并具有足够的图像对比度。也可以分析一系列轴向图像的高对比度插入物的最大 CT 数。
电线 MTF模体
提供D100 兼容版本
评估任何 3D 的平面内空间分辨率
带 PSF 和 MTF 的 X 射线成像系统
可在“空气”或树脂中提供无电线
Wire MTF Phantom 基于一个圆柱体，该圆柱体包含一根或多根实心材料线材，平行于模型旋转轴对齐。
作为一种变体，两根导线中的一根可以稍微偏离中心放置，另一根在外围，以允许在两个不同位置估计平面内的图像质量。点扩展函数 (PSF) 和调制传递函数 (MTF) 可以很容易地研究。可以使用不同的线径以及模型内线的不同材料和位置。
3D 空间分辨率模型: 应用程序。120 kV 时为 130 HU
带有测试图案的板尺寸
50 毫米 x 100 毫米 x 10 毫米
模体高度 172 毫米
模型长度 190 毫米
重量 780 克
切片灵敏度模型
模型长度 100 毫米
体模直径 23 毫米
金属箔直径 1 毫米
金属箔厚度 0.025 毫米
电线 MTF模体
标准模型长度/直径 60 毫米 / 45 毫米
D100 体模长度/直径 100 毫米/100 毫米（适合胸部/腹部模型）
标准电线 钨，50 µm（可根据要求提供其他直径和材料）
3DSR提供了机会
要优化准直，请选择俯仰值
并实现图像重建
全方位各向同性空间分辨率
临床应用的类型。
高对比度空间分辨率测试体模显示了准直、切片宽度、间距和图像重建算法的影响。
测试模式是一系列直径和间距从4.0 mm到0.4 mm不等的钻孔（表1），考虑到空间频率的数量级。
利用螺旋/螺旋CT，评估轴位图像和冠状位重建，可以通过单次扫描测试空间3D分辨率。
该表总结了测试模式的几何特性：圆柱形钻孔的直径、间距（两个钻孔之间的间距）以及由此产生的空间频率（单位：p/cm）。每行图案由五个孔组成。为了便于定位，在两条线附近设置了检查孔。
