PIZEO EPA-104压电线性放大器，EPA-104放大器详细介绍：

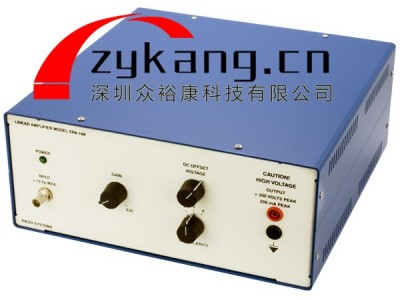

美国PIZEO EPA-104压电线性放大器，EPA-104放大器
PA-104 是一种高电压 (±200 Vp)、高电流 (±200 mA) 和高频（DC 至 250 KHz）放大器，旨在驱动更高的电容（低阻抗）负载，例如低电压堆栈，在中等频率；或较低的电容负载，例如高频下的超声波设备。
放大器静态驱动压电器件的能力取决于其电压能力和稳定性。其动态驱动压电设备的能力取决于执行器的电容、必须驱动的电压以及每秒必须充电和放电的次数。这些确定了放大器的电流、电压和频率要求。
PIZEO EPA-104压电线性放大器，EPA-104放大器特征
低电噪声、低失真： EPA-104 采用高品质Apex ®高压混合运算放大器制成，并采用高调节线性电源。它装在一个沉重的高导电铝制外壳中，可提供出色的屏蔽外部电磁干扰。
输入和输出保护：压电负载给电子驱动器带来了特殊的问题。Piezo Systems 放大器提供强大的输入和输出保护，以处理所有可能损坏放大器或执行器的短路、开启、关闭和负载产生的电压事件。
手动偏置控制（电压极性和 DC 偏移）：用于手动调整驱动电压以验证压电致动器静态运动、静态设置，或用于将 DC 偏置应用于动态驱动的压电致动器（例如压电堆栈）。
输入控制（通过到 BNC 输入连接器的模拟信号）：接受来自外部信号发生器、计算机控制器或从直流到额定频率的反馈网络的高达 ± 10 V 的信号波形。组合的交流加直流偏置电压可从零调整到额定电压。
EPA-104压电线性放大器估计压电致动器的电流要求
要估计压电致动器的峰值电流要求，请求解适当的方程：
I peak (以安培计) = 2 π f CV peak- (以正弦波驱动)
I peak (以安培计) = 4 f CV peak - (以三角波驱动)
I peak (以安培计) = C dV / dt - （用方波驱动）
其中 f 是以赫兹为单位的最大工作频率，C 是以法拉为单位的压电器件电容，dt 是方波上升时间，Vp 是最大峰值驱动电压。放大器必须能够提供 Vp、lp 和 f。
PIZEO EPA-104压电线性放大器，EPA-104放大器技术参数：
| 规格 | 参数 |
|---|---|
| 最大电压 | ± 200 伏峰值 |
| 最大电流 | ± 200 mA 峰值 |
| 输出功率 | 40 瓦峰值 |
| 频率范围 | 直流至 250 KHz |
| 带宽 | 成 1 K ohm 阻性负载：扁平，DC 至 300 KHz；3db 滚降，400 KHz； 进入容性负载：见下表。 |
| 电压增益 | 可变增益，从 0 到 20X 可调 |
| 相移 | -.083°/KHz，典型 |
| 压摆率（空载） | 380 伏/微秒 |
| 最大输入电压 | ± 10 伏峰值 |
| 最大直流分量 | ± 10 伏直流电 |
| 输入耦合 | 仅直接直流耦合 |
| 输入阻抗 | 10K 欧姆 |
| 输出耦合 | 直流耦合 |
| 可变直流偏移 | 通常为零伏。可调至 ± 200 伏峰值 |
| 负载阻抗 | 能够在放大器的电压和电流限制范围内驱动任何负载 |
| 输出噪声（300 KHz 带宽） | 2 mv rms，输入短路 |
| 交流电源 | 用户可设置：100-130 VAC，50/60 Hz；或 200-250 伏交流电，50/60 赫兹 |
| 电路保护 | 过载、短路和热保护。 |
| 规格 | 参数 |
|---|---|
| 前面板控件 | 增益调整；DC 极性选择器 (+, 0, -); 直流偏移调整 |
| 后面板控制 | 开/关; 线电压选择器 |
| 终端 | BNC 输入（参考地）；用于高压输出 端子的安全护罩香蕉插孔（以接地为基准） |
| 重量 | 6.4 公斤（14 磅） |
| 方面 | 12" (305mm) 长 x 12" (305mm) 深 x 5" (127mm) 高 |
在峰值电流额定值与工作频率下输送到容性负载的峰值电压
| 规格 | 参数 |
|---|---|
| 稳态正弦波形， 温度=25°C |  |
